모래 언덕의 친구들(Friends of the Dunes) 은 비영리 단체이며, 모래 언덕의 자연 서식지를 보호하고 보존하기 위해 노력하고 있습니다. 해안 자연 센터는 방문객을 교육하여 녹색 솔루션을 홍보하는 장소입니다. 자연 센터 건설은 2007년에 시작되었으며 아직 완료해야 할 몇 가지 뛰어난 프로젝트가 있습니다. 프로젝트 중 하나는 서쪽 차양의 녹색 지붕입니다. Engr205 디자인 입문 과정 의 일환으로 우리는 녹색 지붕을 디자인 하고 이에 대한 교육 모델을 구축할 기회를 얻었습니다.
내용물
문제 설명
이 프로젝트의 목적은 Humboldt Coastal Nature Center의 서쪽 차양을 위한 녹색 지붕을 설계하고 방문객을 교육하고 센터의 미적 아름다움을 향상시키는 녹색 지붕 모델을 구축하는 것입니다.
문제 분석 및 기준
| 기준 | 무게 | 설명 |
|---|---|---|
| 미학 | 10 | 지붕은 자연 센터의 나머지 부분만큼 전문적으로 보여야 합니다. |
| 현지 공급업체 | 9 | 가능한 한 많은 지역 기업. |
| 비용 | 삼 | 디자인의 재료비는 $400로 제한됩니다. 더 높은 비용은 Carol Vander Meer의 승인을 받아야 합니다. |
| 무게 | 5 | 지붕의 무게는 최대 중량 용량을 초과해서는 안 됩니다. 최종 디자인은 가벼울수록 좋습니다. |
| 안전 | 5 | 지붕은 지진 발생 시 안전해야 하며 유지 관리 및 잡초 제거를 위해 안전하게 접근할 수 있도록 설계되어야 합니다. |
해결책
우리 프로젝트는 두 부분으로 구성되었습니다: 서쪽 차양을 위한 녹색 지붕 디자인과 녹색 지붕 모델.
서부 차양 녹색 지붕
기준과 각각의 가중치를 사용하여 전문적으로 보이고 식물이 여름에도 생존할 수 있는 디자인을 선택했습니다. 일단 건설되면 무게가 가벼워지고 건물의 구조적 완전성을 위협하지 않고 건설될 수 있습니다. 플라스틱 벤드 어 보드(Plastic Bend-A-Board)는 옹벽에 사용되며 녹색 지붕의 구성 요소는 뒤에 적층됩니다. 지붕이 새지 않도록 하이드로스톱 방수 페인트를 지붕에 한 번 더 도포합니다. 지붕의 기본층은 뿌리가 지붕으로 자라는 것을 방지하는 보호 직물이며 그 뒤에 합성 배수층이 있습니다. 합성 층은 가벼운 소재이며 물을 담을 수 있는 많은 포켓이 있어 건조한 달에는 지붕을 녹색으로 유지하는 동시에 우기에는 과도한 물을 제거하는 데 도움이 됩니다. 배수층 상단에는 분리 필터 직물이 있습니다. 4인치의 자생 토양을 필터 시트 위에 놓아 성장 매체로 사용합니다. 식재 매체 위에 침식 방지 담요를 놓으면 겨울 폭풍 동안 토양이 날아가거나 씻겨 내려가는 것을 방지할 수 있습니다. 생분해성 재료로 만들어졌으며, 식물이 토양 자체에 붙어 있을 만큼 충분히 커질 때까지만 지속됩니다. 여름 동안 물을 공급하기 위해 상단에 마이크로 스프링클러 시스템이 설치됩니다. 지붕의 이러한 층은 상부에 자생 식물이 번성할 수 있는 서식지를 만들고 하부에는 효과적인 배수 시스템을 만듭니다. 생분해성 재료로 만들어졌으며, 식물이 토양 자체에 붙어 있을 만큼 충분히 커질 때까지만 지속됩니다. 여름 동안 물을 공급하기 위해 상단에 마이크로 스프링클러 시스템이 설치됩니다. 지붕의 이러한 층은 상부에 자생 식물이 번성할 수 있는 서식지를 만들고 하부에는 효과적인 배수 시스템을 만듭니다. 생분해성 재료로 만들어졌으며, 식물이 토양 자체에 붙어 있을 만큼 충분히 커질 때까지만 지속됩니다. 여름 동안 물을 공급하기 위해 상단에 마이크로 스프링클러 시스템이 설치됩니다. 지붕의 이러한 층은 상부에 자생 식물이 번성할 수 있는 서식지를 만들고 하부에는 효과적인 배수 시스템을 만듭니다.
녹색 지붕 모델

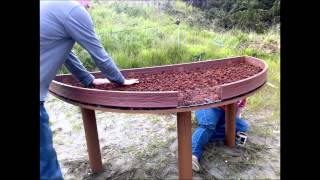

녹색 지붕의 축소 모형은 직경이 6피트, 반경이 4피트인 반원형 테이블로 구성되어 있으며 땅에 묻힌 콘크리트 블록에 고정된 세 개의 나무 기둥으로 지지됩니다. 자연관 앞 생활녹색해설탐방로에 설치되어 있습니다. 모델 옆에는 녹색 지붕이 무엇인지, 어떤 이점이 있는지 설명하는 정보 표시가 있습니다.
소송 비용
서부 차양 녹색 지붕
구현된 Western Awning 녹색 지붕 디자인의 예상 비용은 다음과 같습니다.
| 재료 | 수량 | 원천 | 연장금액($) |
|---|---|---|---|
| 하이드로스톱 | 버킷 1개 | 현장에서 | 무료 |
| 보호 직물 | 500피트 평방 | 보존기술 | $357 |
| 배수판 | 500피트 평방 | 보존기술 | $905 |
| 분리 직물 | 500피트 평방 | 보존기술 | $267 |
| 플라스틱 가장자리 | 100피트 | 에이스 하드웨어 | $70 |
| 침식 제어 담요(CS3) | 500피트 평방 | 웨스턴 엑셀시어 | $180 |
| 스프링 쿨러 시스템 | 500피트 평방 | 홈 디포 | $113 |
| 총 | $1700 | ||
녹색 지붕 모델
모델 녹색 지붕을 만드는 데 사용되는 재료 비용:
| 재료 | 수량 | 금액($) | 연장금액($) |
|---|---|---|---|
| 합판 보드 | 24제곱피트 | $26.88 | $26.88 |
| 소나무 기둥 | 2 | $9.99 | $19.98 |
| 콘크리트 앵커 | 4 | $2.99 | $11.96 |
| 포스트 앵커 | 4 | $4.89 | $19.56 |
| 프레이밍 앵커 | 2 | $0.39 | $0.78 |
| 방수도료 | 1 | $11.59 | $11.59 |
| 페인트 붓 | 1 | $3.49 | $3.49 |
| 벤드어보드 | 1롤 | $19.99 | $19.99 |
| 배수 암석 | 1.5CB피트 | $19.99 | $19.99 |
| 토양 혼합 | 1CB피트 | $7.99 | $7.99 |
| 고무 매트 | 24제곱피트 | $35.94 | $35.94 |
| 필터 원단 | 24제곱피트 | $6.00 | $6.00 |
| L 브래킷 | 32 | $0.49 | $15.68 |
| 볼트 | 4 | $1.49 | $5.96 |
| 와셔 | 8 | $0.23 | $1.84 |
| 견과류 | 4 | $0.23 | $0.92 |
| 나사 | 1상자 | $3.69 | $3.69 |
| MGV PHL 데크 | 1 | $6.00 | $6.00 |
| 고무 접착제 | 1 | $10.99 | $10.99 |
| 스트랩 행거 | 1 | $2.59 | $2.59 |
| 플렉시글라스 | 4x8인치 | $1.20 | $1.20 |
| 세금 7.25% | $16.17 | ||
| 총 | $239.19 | ||
노동시간
노동 시간에는 팀이 설계, 연구, 시공 단계에서 소비한 총 시간이 포함됩니다.
논의
녹색지붕 모델은 Living Green Interpretive Trail 측면에 설치되었으며 모델 구축을 위해 다음 단계를 수행했습니다.
분리필터 원단을 잘라서 부착합니다.
유지
- 건조한 계절에는 지붕에 물을 주어야 합니다. 이는 호스를 사용하거나 물뿌리개를 사용하여 수행할 수 있습니다.
- 녹색 지붕을 유지 관리하려면 가끔 잡초를 뽑고, 진실창을 청소하고, 기둥의 방수 상태를 검사해야 합니다.
- 한 종류의 식물이 지붕을 차지하면 원하지 않는 식물을 조심스럽게 제거하고 다른 사구 토종 식물로 교체하십시오.
다음 단계
녹색 지붕의 디자인은 서쪽 차양에 녹색 지붕을 만드는 데 사용할 수 있습니다.
2016년 10월 업데이트
살아있는 지붕 디스플레이는 더 이상 서 있지 않습니다. 매우 빨리 건조되어 물을 계속 공급하는 유지 관리 문제였습니다. 모델이 너무 작아서 물을 많이 머금지 못하고 빨리 건조되었습니다. 모델을 유지하려면 자주 물을 주어야 했습니다. 점점 더워지는 여름철에는 열기로 인해 하루 만에 말라버릴 수 있으며 식물은 피해를 입습니다. [1]
그러나 FOD의 살아있는 지붕은 에너지 및 환경 디자인 인증 분야의 리더십의 훌륭한 사례로 남아 있습니다. 지붕은 고정되었으며 방수 재료, 단열재, 배수 매트 및 지붕 장벽이 포함되어 있습니다. 모래는 모래 언덕의 윤곽과 일치하도록 지붕 위에 형성되어 토착 사구 식물 종에게 보다 자연스러운 매체를 제공했습니다. 몇몇 침입성 풀을 제외하고 자생 식물로 가득 차 있지만, 윤곽이 잡힌 디자인으로 인해 잡초가 제거되고 습기가 유지됩니다. 지붕 식재는 2011년 1월에 시작되었으며 생분해성 침식 방지 직물이 모래를 제자리에 유지하여 자생 식물이 자랄 수 있도록 돕습니다. [2]
훔볼트 해안 자연 센터의 살아있는 녹색 지붕.
참고자료
2017년 10월 업데이트
살아있는 녹색 지붕 녹색 지붕 또는 살아있는 지붕은 식물과 성장하는 막으로 부분적으로 또는 완전히 덮이도록 설계된 지붕입니다. 이것은 모두 물이 쌓이는 것을 방지하기 위해 배수층 위에 지어졌습니다. 배수층 아래에는 물이 흘러내리는 방수층이 있습니다. 그 아래에는 주민들을 편안하게 유지하기 위한 격리 층이 있습니다. 그리고 마지막으로 생활구조 전체를 지탱하는 콘크리트가 있습니다. 현재 생활지붕은 아직까지 사용중이며 약간의 방울뱀풀 문제가 있습니다. 게다가 일주일에 한 번씩 건물 주변의 작은 나무에 물을 주는 인턴도 있습니다. 나무는 2년 전에 심었는데, 2년 동안 겨우 2피트 정도 자랐습니다.
