Grifo de agua tipo Talbot

Esta página fue parte de un curso de MTU MSE4777 OA y MSE4777 OB/MSE5777/EE4777/EE5777: Impresión 3D de código abierto Deje comentarios utilizando la página de discusión . El curso se imparte en el semestre de otoño. No es una edición abierta .Leer más...

Grifo de agua tipo Talbot

Proyecto desarrollado por Eric Bauer

Abstracto

• Los grifos de agua Talbot se utilizan ampliamente en los países de bajos ingresos del mundo. Este tipo de grifo les resulta sumamente útil, pero suele resultar bastante caro de adquirir; A veces son tan caros que no pueden conseguirlos. Este tipo de grifo permite el cierre automático del agua cuando se libera debido a la presión del agua que lo cierra. Esta versión imprimible en 3D es un 89% más barata que un grifo de agua estándar de un cuarto de vuelta (son incluso más baratos que un grifo Talbot). Este OSAT no sólo es económico, sino que también es extremadamente fácil de fabricar: impresión 3D sencilla, sin material de soporte, sin necesidad de herramientas adicionales y con un procedimiento de montaje muy sencillo.

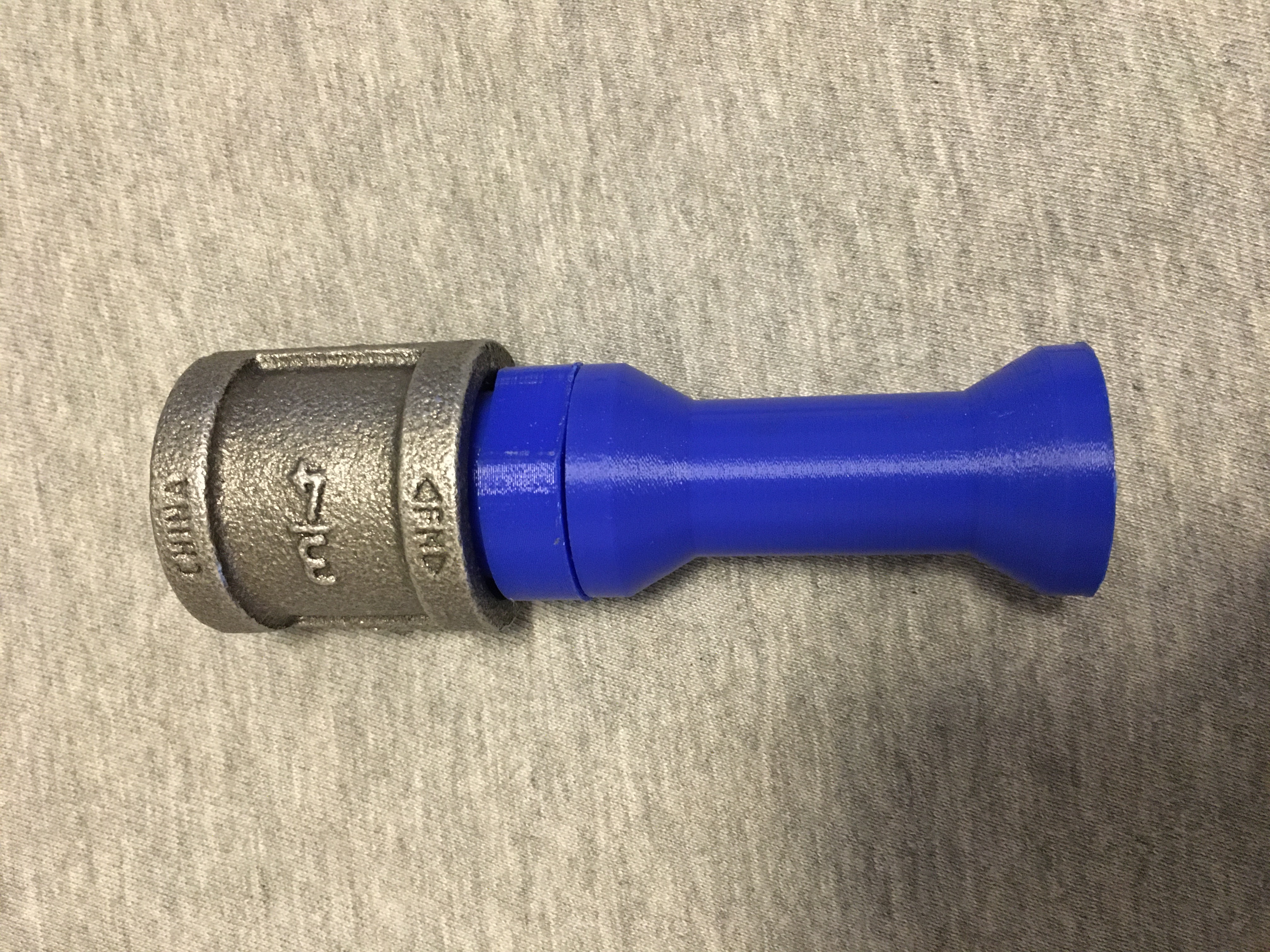

• Grifo de agua tipo Talbot - posición cerrada


Lista de materiales

• Piezas impresas

1. Cuerpo de Talbot (cantidad = 1)
2. Vivienda Talbot (cantidad = 1)
3. Gorra Talbot (cantidad = 1)
4. Pin Talbot (cantidad = 1)
5. enlace a archivos de piezas y archivos STL

• Partes compradas

1. Enlace de junta tórica de sección transversal cuadrada (cantidad = 1) a la pieza
2. Junta tórica de sección transversal circular (cantidad = 2) enlace a la pieza

Herramientas necesarias

• MOST Delta RepRap o impresora 3-D RepRap similar

Habilidades y conocimientos necesarios

• N / A

Especificaciones Técnicas e Instrucciones de Montaje

• Instrucciones de impresión

1. Velocidad de impresión = 100 mm/s
2. Altura de capa = 0,10 mm
3. Relleno = 100%
4. Temperatura de impresión = 210 grados. C
5. Material = PLA
6. No se necesita soporte para ninguna de las impresiones.

• Instrucciones de montaje

1. Comience con la imagen del cuerpo del tablot
2. Coloque dos juntas tóricas de perfil circular en las ranuras del cuerpo del talbot .
3. Deslice la carcasa del talbot sobre el extremo de diámetro pequeño del cuerpo del talbot .
4. Deslice la junta tórica de perfil cuadrado sobre el extremo de diámetro pequeño del cuerpo del tablot .
5. Deslice la tapa del tablot sobre el extremo de diámetro pequeño del cuerpo del talbot y alinee los orificios redondos en el cuerpo del tablot y la tapa del talbot .
6. Presione el pasador talbot en los agujeros redondos que acababan de estar alineados .
7. Enrosque la pieza terminada en el accesorio de tubería hembra NPT de 3/4" deseado.

• Tiempo estimado de impresión = 3 horas y 55 minutos
• Tiempo estimado de montaje = 10 minutos

Problemas comunes y soluciones

• Asegúrese de que la configuración de su impresora permita piezas de tamaño preciso. Si las piezas no tienen el tamaño adecuado, es posible que las juntas tóricas no sellen o queden demasiado apretadas.

Ahorro de costes

• Opción disponible comercialmente

1. Las válvulas Talbot se venden según el precio de "solicitar una cotización", pero se entiende que son más caras que los grifos estándar de un cuarto de vuelta. Debido a esto, no pude encontrar el precio de una válvula Talbot y compararé esta válvula con un grifo estándar de un cuarto de vuelta.
2. $14.41 por un grifo estilo cuarto de vuelta estándar

• Caída de precios

1. 48 g de PLA = 0,96 $ (suponiendo 20 $/kg)
2. junta tórica de perfil cuadrado = $0,35 por válvula (se necesita 1 junta tórica)
3. junta tórica de perfil circular = $0,27 por válvula (se necesitan 2 juntas tóricas)
4. COSTO TOTAL = $1.58 por válvula

• Comparación de precios

1. Comercial = $14.41
2. Imprimible en 3D = $1,58
3. 89% de ahorro de costos
