Pyramid Garden[edit | edit source]
Brief[edit | edit source]
El producto es un jardín vertical compuesto por varios rectángulos, el cual brinda una opción novedosa y accesible. Su función principal es dar un jardín optimizador de espacio a los amantes de las plantas de sombra, ya que este tipo de maceta permite adaptar el jardín al tamaño que se desea con solo agregar o quitar macetas (rectángulos). De igual manera, es un diseño que ayuda al medio ambiente ya que el contenedor de la planta en sí es una botella.
Diseño[edit | edit source]
-
Boceto diseño en pirámide
-

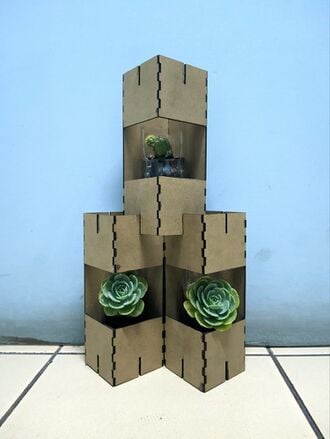

Estructura final en pirámide - 3D
-

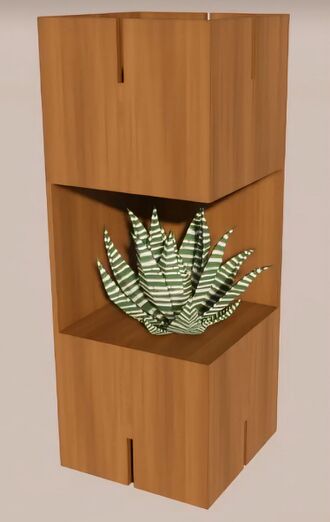

Estructura final en pirámide 21x8 cm de alto estructuras individuales
-
Diseño del interior de la maceta
El diseño de un jardín vertical debe de hacerse con el propósito de maximizar el uso de espacio, reducir la dependencia de la tierra y minimizar el impacto ambiental. Con esto en mente, se diseñó una estructura piramidal que fuera fácil de montar y escalar si se necesita en algún momento agregar más plantas.
La imagen que se muestra es con 6 plantas, pero se menciona anteriormente, se puede escalar para ser ensamblado con muchas plantas más, ya que por el diseño de cada maceta, esta se agrega fácilmente a una estructura ya existente.
Cada “maceta” tiene dimensiones de 21 cm de alto y 8 cm de ancho, con un espacio de 7 cm de alto y 8 cm de ancho; en el cual, iría una botella reciclada que haría la labor de sostener la planta dentro de ella.
La manera en la que funciona cada maceta, es que dentro de cada estructura, con la botella reciclada recortada, se coloca tierra y posteriormente la planta. Para regar la planta, solo se vierte agua tal cual se haría normalmente y una vez la planta ha absorbido lo necesario, cae por debajo de la estructura, filtrandose por los agujeros de la base de la botella permitiendo que las plantas de la parte baja también reciban agua.
Lista de materiales[edit | edit source]
| Nivel | Material | Descripción | Cantidad | Calidad | Posición |
|---|---|---|---|---|---|
| 1 | Tablero mdf | Tablero mdf de 3 mm, 2.44x1.22 metros | 1 | MDF | Estructura de ensamble |
| 2 | Pegamento | Super glue | 3 | Pegamento | Utilizado para fortalecer las paredes de la caja |
| 2 | Botella de plástico | Botellas Coca-Cola recicladas, tamaño 355 ml, 6.60 centímetros de diámetros por 12.27 centímetros de altura | 3 | PET Plástico | Maceta para las plantas, dentro de las paredes |
| 3 | Alambre | Clips métalicos 33 mm | 12 | Metal | Sostener la botella (maceta) en medio, con las paredes traseras de la caja |
Costos[edit | edit source]
| Producto/herramienta | Proveedor | Precio | Cantidad | Total |
|---|---|---|---|---|
| Corte láser | Proyecto Deco | $ 50.00 | 1 | $ 50.00 |
| Pegamento | Dollar City | $ 1.00 | 2 | $ 2.00 |
| Clips | Super Selectos | $ 0.80 | 1 | 0.80 |
| Soldador de estaño | Dollar City | $ 2.00 | 1 | $ 2.00 |
| Pegamento | Dollar City | $ 2.00 | 1 | $ 2.00 |
| Tenazas | Ferretería ESEN | $6.00 | 1 | $6.00 |
| Costo total | $62.80 |
Instrucciones de Ensamble[edit | edit source]
Desmontar las piezas del tablero de MDF.
Limpia los restos del corte láser.
Ensambla las macetas:
- Unir una de las piezas C en su lado derecho con la D en su izquierdo
- Luego, conectar la parte inferior de la pieza A con el extremo superior de la pieza C, dejando la abertura de ensamble hacia arriba
- Repetir el proceso con una de las piezas B y D
Preparar la botella
- Cortar una botella a la altura del hombro. A continuación una imagen de referencia
- Recortar una especie de ventana en un lado de la botella
- Hacer dos agujeros en la parte inferior para permitir el riego por goteo
Colocar la botella en el centro de la maceta:
- Introducir la botella a través de uno de los huecos en la parte central de la maceta
- La botella servirá como contenedor para la planta
- Abrir dos agujeros en cada lado de la botella y la maceta
- Asegurar la botella y maceta con alambre
Añade tierra y las plantas
- Elegir plantas que prefieran sombra y sean de tamaño pequeño, de acuerdo con las dimensiones del diseño
-
Armado de piezas por pareja
-
Colocación de botella para maceta
-
Cierre de la estructura
-
Sembrado de las plantas
Instrucciones de uso[edit | edit source]
Este diseño brinda distintos usos, debido a que está compuesto de rectángulos desmontables. Por ello, este jardín puede usarse en espacios abiertos con buena iluminación, como en lugares con luz indirecta o tenue. Debido a que se detiene por sí solo y su tamaño es ajustable, se puede poner en estructuras como escritorios o muebles para brindar ornamentación a los espacios. Utilizando plantas de sombras. Estas se riegan como convencionalmente se hace; asimismo, se puede colocar en una pared si se desea un jardín más grande.
Conclusiones y Recomendaciones[edit | edit source]
Conclusiones[edit | edit source]
- Un jardín vertical es una forma escalable de generar un gran impacto en el medio ambiente. Además, de ser una manera eficaz para ahorrar espacio y hasta dinero. Adicionalmente, que el diseño sea a base de materiales reciclados lo hace aún mejor.
- Involucrar la fabricación digital en el diseño de una estructura replicable que se ajuste a las necesidades de espacio, es una manera innovadora y eficiente de aplicar nuevas tecnologías al cuidado del medio ambiente.
El producto es un jardín vertical compuesto por varios rectángulos el cual brinda una opción novedosa y accesible. Su función principal es permitir a los amantes de las plantas de sombra optimizar sus espacios . Este tipo de maceta permite adaptar el jardín al tamaño que se desea con solo agregar o quitar macetas (rectángulos). De igual manera, es un diseño que ayuda al medio ambiente ya que el contenedor de la planta en sí es una botella.
Recomendaciones[edit | edit source]
* Realizar el producto final con un material más grueso para no usar pega al momento de unir las piezas
* Colocar la botella más abajo a tal punto de que la tierra no sea tan notoria y la planta pueda lucir mejor en la maceta
* Si se utiliza pega, tener cuidado en como van orientadas las piezas y asegurarse que queden en un ángulo de 90° esto para que las piezas encajen perfectamente
* Entre más estructuras mejor el diseño del jardín vertical. Tomar en cuenta que el nivel de ensamble de las macetas permite que el usuario personalice el tamaño de su jardín
* Si se van a redimensionar las medidas, tomar en cuenta el espacio central para se vea la planta
* Sembrar plantas aptas para sombra
* Es recomendable que el material ideal para su fabricación sea impermeable debido al sistema de riego por goteo incorporado
Archivos de fabricación[edit | edit source]
Carpeta de archivos para fabricación: https://drive.google.com/drive/folders/1GaLZPBPzDIsAS4OZMtf_46Uj3zDlEOQU?usp=sharing
Referencias[edit | edit source]
Pinterest. (2024). Jardines verticales. Recuperado de https://www.pinterest.com/vanerv713/jardines-verticales/?invite_code=c260d37262b447b492094e2b3119ffd3&sender=895231369586828644[1]
