La máquina no incluye el sistema de cocina y mezcla de la sustancia, por ahora se complementa con un agitador magnético como este.

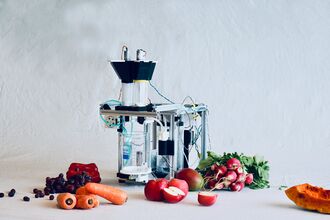

La Biomixer es una máquina de Control Numérico que permite dispensar, mezclar y calentar ingredientes con precisión para cocinar bioplásticos. Su interfaz es un servicio web que calcula y ejecuta recetas a partir de porcentajes y cantidades. La Biomixer es el corazón del Nodo, ya que es el punto de partida para los demás procesos; con ella se vinculan la bioformadora, la bio rotomoldeadora y la Impresora 3D de biomateriales.

FA info icon.svg Angle down icon.svg Project data
Type Biodigestor
Authors FABLAB Universidad de Chile
Location Chile
Status Verified
Years 2020
Made yes

Atributos[edit | edit source]

Listado de materiales[edit | edit source]

Esta máquina puede usar distintas combinaciones de dispensadores, para poder construirlos, dirígete al repositorio de cada uno de ellos.

La configuración que hemos utilizado hasta ahora es de 2 dispensadores de polvo fino, uno de polvo de alto roce, y una bomba peristáltica.

El quinto dispensador que utilizamos es prácticamente una componente comercial: una bomba de agua modelo R385.

Los sistemas que mueven líquidos tienen reservas de material independiente del actuador, el detalle de como ensamblarlos se muestra en la guía de ensamble.

Partes comerciales[edit | edit source]

Las partes comerciales aparecen detalladas en esta planilla separadas por subensamble, sin considerar los dispensadores y la electrónica.

Partes impresas[edit | edit source]

Los archivos .step y .stl los puedes encontrar en la carpeta de partes. En esta planilla se muestra a que subensamble pertenece.

Herramientas[edit | edit source]

  • Sierra
  • Llave allen 4 mm
  • Llave allen 3 mm
  • Llave allen 2 mm
  • Llave allen 1.5 mm
  • Silicona para sellar

Trabajo futuro[edit | edit source]

Estamos trabajando para que a corto plazo el software permita almacenar y compartir recetas. En una segunda etapa, esperamos que la data pueda estar vinculada a la plataforma Materiom con el propósito de compartir información con biofabricadores de todo el mundo. A futuro se espera que la máquina sea capaz de variar las fórmulas de acuerdo a propiedades de materiales que solicite el usuario, gracias a la aplicación de redes neuronales.

Video demostrativo[edit | edit source]

Este es un vídeo demostrativo de la versión anterior en funcionamiento.

mqdefault.jpgYouTube_icon.svg
