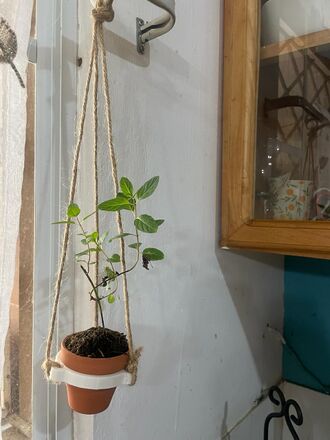

Una maceta colgante, el disco y el gancho fueron hechos con impresión 3D.
FA info icon.svg Angle down icon.svg Project data
Authors Nicole Osorio
Rodrigo Rivera
Hugo Gonzales
Andrés Rivera
Location El Salvador
Years 2024
OKH Manifest Download

Brief y descripción del proyecto

El proyecto que se desea desarrollar se trata de una estructura que pueda facilitar la agricultura vertical. El diseño tiene como objetivo ser eficiente, replicable y lo más sostenible posible. Se utilizará la impresión 3D para crear los sostenedores principales en los cuales se puedan colocar distintos tipos de depósitos y de esta forma plantar hierbas y legumbres pequeñas. El producto final puede utilizarse en varias partes del hogar u oficina para tenerlos a la mano. Una función importante es su ligereza, un buen sistema de drenaje y resistencia a las condiciones físicas comunes.

Descripción del diseño[edit | edit source]

El proyecto es un sistema de maceteros colgantes impreso en 3D diseñado para sostener macetas de tamaño estándar. Sin embargo, este se puede modificar para que se adapte a diferentes tamaños de recipientes. En esta ocasión, se realizó con una maceta pequeña de terracota. Otra opción puede ser adaptar botes que se tienen previamente en el hogar como esos utilizados para jaleas o mayonesa. El disco tiene un diámetro de aproximadamente 7.7 cm, creada para adaptarse a las macetas. El diseño también incluye un gancho, que debe conectarse al anillo mediante una cuerda, ideal para suspender varias hierbas. Es recomendable utilizar una cuerda hecha de yute natural para que este soporte el peso y las distintas condiciones climáticas a las que será expuesta.

El sistema está diseñado para ser fácil de usar, permitiendo la exhibición estética de plantas dentro de una habitación o cocina. No solo es suficientemente resistente para confiar que no se caerá, sino que es fácil de desmotar y realizar el riego adecuado según la necesidad de cada planta o hierba.

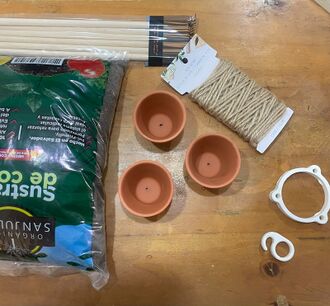

Materiales necesarios.

Costos y proveedores[edit | edit source]

Disco y gancho hecho con impresión 3D.

Materiales[edit | edit source]

  • 1 set de 3 macetas pequeñas: $1.50
  • 1 petate (hilo): $1.25
  • 1 bolsa de sustrato (tierra): $2

Herramientas[edit | edit source]

  • Máquina de impresión 3D.
  • Filamento PLA (1.5 metros).
  • Software CAD: Opción gratuita de Fusion 360.

Costo total de fabricación[edit | edit source]

  • Costo total de materiales: $4.75
  • Costo de herramientas y software: El costo aproximado fue de $3 pero el uso y el material fue proporcionado por la universidad.

Recomendación  [edit | edit source]

  • Considerar el grosor de la pieza de manera precisa, ya que puede afectar a la elección o incorporar la maceta.
  • Realizar pruebas de impresión de prototipos y verificar el diseño antes de imprimir para modificar antes en Fusion 360.
  • Para la impresión 3D, una recomendación es el bajar la resolución de 0.2 mm para optimizar el tiempo.
  • Hay que recordar que no existe necesidad de soportes para ninguno de los dos objetos.
  • Para el disco se recomienda un 15% de relleno y 60% de relleno para el gancho, para que este sea resistente.

Instrucciones de ensamblaje  [edit | edit source]

  1. Ensamblaje de la maceta colgante.
    Cortar tres trozos de hilo del mismo tamaño.
  2. Amarrar los hilos al disco.
  3. En el orificio del gancho, amarrar los tres hilos, asegurándote de que queden del mismo tamaño.

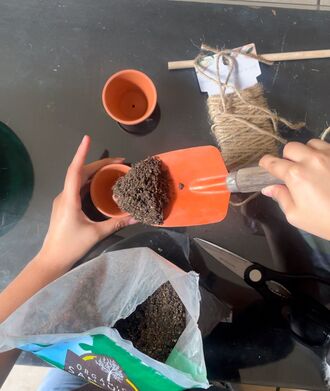

  4. Colocar la maceta en el disco.
  5. Llenar ¼ de la maceta con tierra.
  6. Colocar la planta de tu preferencia.
  7. Ya está lista para colgarla en cualquier parte de tu hogar.

Instrucción de operación  [edit | edit source]

  1. Antes de colgar tu maceta, asegúrate de que el lugar donde la colocarás no esté desgastado o sea una estructura débil.
  2. Los cordeles deben tener la misma longitud para garantizar la estabilidad de la maceta.
  3. Asegúrate de que la maceta no obstruya pasillos ni puertas.
  4. El gancho puede soportar hasta 500 gramos de peso.
  5. Distribuye uniformemente el peso de la tierra y la planta para mantener el equilibrio.
  6. Asegúrate de que los nudos estén bien apretados y sean seguros para evitar que la maceta se caiga.
mqdefault.jpgYouTube_icon.svg
Maceta colgante

Video ilustrativo del proceso de creación de la maceta colgante, realizado mediante impresión 3D.

Referencias[edit | edit source]

Laurashelighblog. (2020, 17 mayo). DIY hanging planters. A Whole New World. https://awholenewworld.blog/2019/02/06/diy-hanging-planters/

Llc, S. S. (2021, 29 junio). What is vertical farming? Soltech. https://soltech.com/blogs/blog/vertical-farming

Thingiverse.com. (s. f.). Mason jar planters by hhuuppff. Thingiverse. https://www.thingiverse.com/thing:3634328
