Parametric Design of Easy-Connect Pipe Fitting Components Using Open-Source CAD and Fabrication Using 3D Printing/Параметрическое проектирование компонентов легкосоединяемых трубных фитингов с использованием САПР с открытым исходным кодом и изготовление с использованием 3D-печати
.jpg)

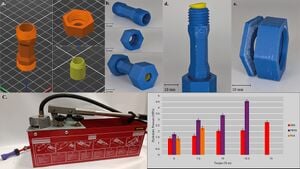

Объем нерентабельной воды, в основном из-за утечек, составляет около 126 миллиардов кубических метров в год по всему миру. Более эффективная стратегия управления сточными водами будет использовать параметрическое проектирование для индивидуальных фитингов труб по требованию, следуя принципам распределенного производства. Чтобы удовлетворить эту потребность, в этом исследовании представлен параметрический проект с открытым исходным кодом для 3D-печати легкого соединения фитингов труб, который обеспечивает совместимость с различными размерами и материалами труб, доступных на рынке. Индивидуальные фитинги труб были напечатаны на 3D-принтере с использованием плавленых нитей класса RepRap с использованием полимолочной кислоты (PLA), полиэтилентерефталатгликоля (PETG), акрилонитрилстиролакрилата (ASA) и термопластичного эластомера (TPE) в качестве исходных материалов для филаментов для проверки. Соединители, напечатанные на 3D-принтере, прошли испытания гидростатическим давлением воды, чтобы убедиться, что они соответствуют стандартам для жилых, сельскохозяйственных и возобновляемых источников энергии. Все напечатанные детали прошли многочисленные испытания гидростатическим давлением. Муфты PETG выдерживают до 4,551 ± 0,138 МПа гидростатического давления, что в восемь раз превышает максимальное стандартное давление воды в жилом секторе. Согласно экономическому анализу, стоимость 3D-печати трубной муфты от трех до семнадцати раз ниже, чем покупка коммерчески доступного трубного фитинга аналогичного размера. Новые муфты с открытым исходным кодом демонстрируют особый потенциал для использования в развивающихся странах и отдаленных районах.
Источник
- Исходный код: https://osf.io/fqjxe/
- Репозиторий для непрерывной разработки доступен на GitHub по адресу https://github.com/uwo-fast/pipe-fitting-SCAD
- https://www.thingiverse.com/thing:6955018
Ключевые слова
См. также
- 3D-печать безопасна для воды - Резюме: https://awionline.org/awi-quarterly/fall-2022/3d-printing-animal-welfare , Исследование: https://awionline.org/3d-printing-animal-welfare
- Качество воды для здоровья гостей в отдаленных экотуристических домиках Амазонки
